电力铁塔热浸镀锌要求，筑邦铁塔为您详细讲解
来源：原创 人气：19 发表时间：2026-05-27

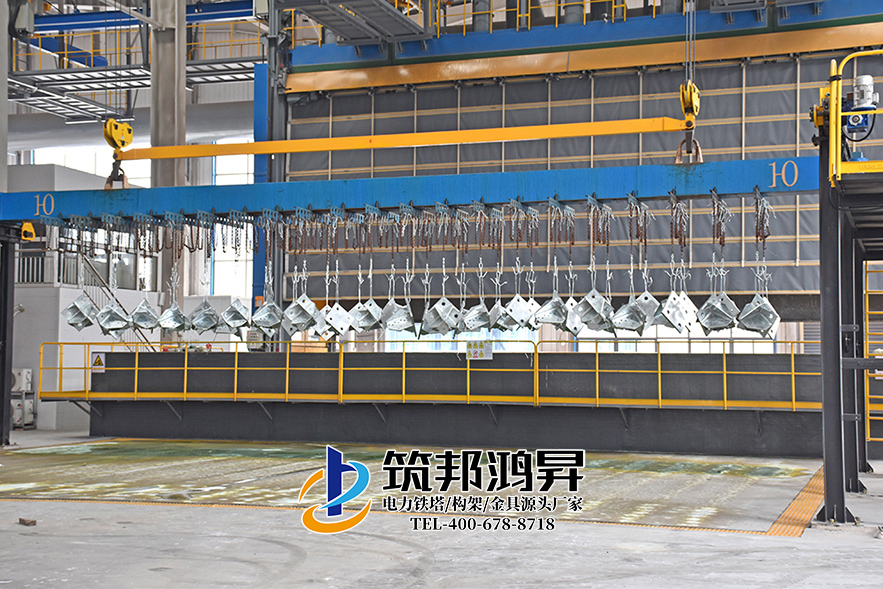

电力铁塔热浸镀锌是非常关键的工艺，它关系到铁塔后面的防腐耐候，它的要求如下：
1.铁塔的所有零部件均采用热浸镀锌防腐(井筒在条件允许的情况下，应采用热镀锌防腐)。
2.用于热浸镀锌的锌浴主要应由熔融锌液构成。熔融锌中的杂质总含量(铁、锡除外)不应超过总质量的1.5%，所指杂质见GB/T470的规定。

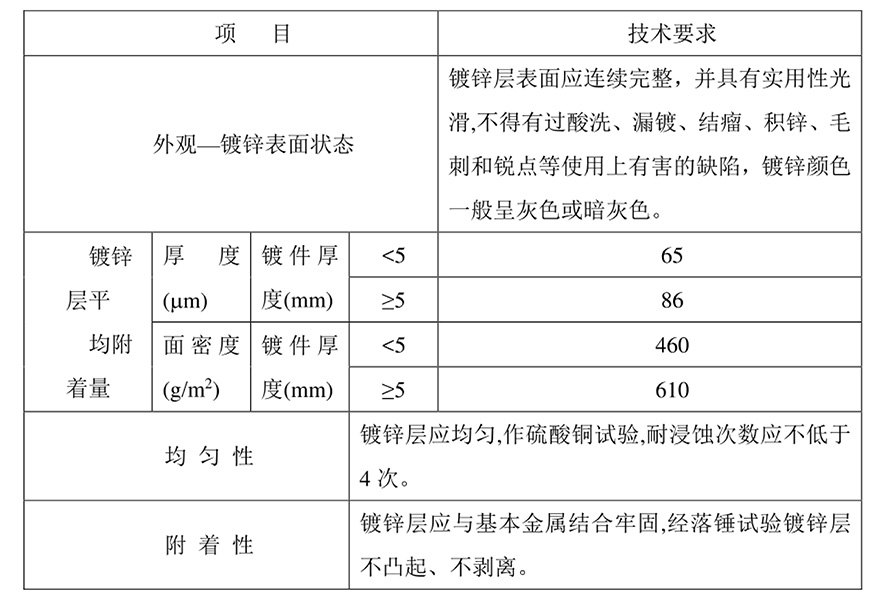

3.热浸镀锌要求按下表规定：
镀锌层平均附着量即厚度和面密度,通常以金属涂镀层测厚仪直接测量锌层厚度。镀锌层的钝化要求及其方法应按供需双方协议。
1.铁塔的所有零部件均采用热浸镀锌防腐(井筒在条件允许的情况下，应采用热镀锌防腐)。
2.用于热浸镀锌的锌浴主要应由熔融锌液构成。熔融锌中的杂质总含量(铁、锡除外)不应超过总质量的1.5%，所指杂质见GB/T470的规定。
3.热浸镀锌要求按下表规定：
镀锌层平均附着量即厚度和面密度,通常以金属涂镀层测厚仪直接测量锌层厚度。镀锌层的钝化要求及其方法应按供需双方协议。
修复:修复的总漏镀面积不应超过每个镀件总表面积的0.5%，每个修复镀锌面不应超过10个cm2，若漏镀面积较大，这些制件应返镀。修复的方法可以采用热喷涂锌或者涂富锌涂层进行修复，修复层的厚度应比镀锌层要求的最小厚度厚30um以上。
上一篇：暂无数据
